Panme đo ngoài (hoặc micrometer đo ngoài) là một thiết bị đo lường chính xác được sử dụng để đo các kích thước bên ngoài của vật thể, chẳng hạn như đường kính của trục hoặc chiều rộng của một chi tiết cơ khí. Qua bài viết dưới đây, hãy cùng BEETEK tìm hiểu thêm nhiều thông tin bổ ích về Panme đo ngoài.

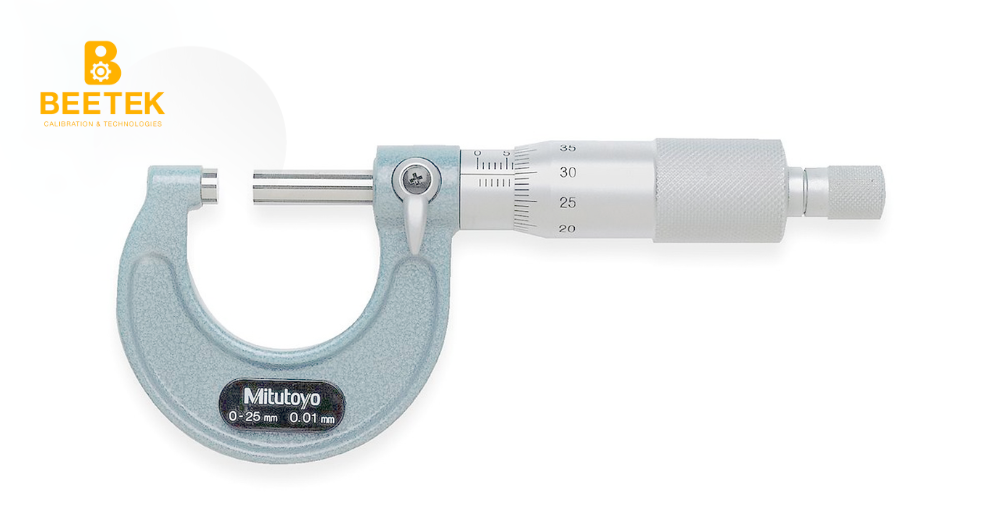

Panme đo ngoài (hoặc micrometer đo ngoài) là một thiết bị đo lường chính xác được sử dụng để đo các kích thước.
Panme Đo Ngoài là gì
Panme đo ngoài (hay còn gọi là micrometer đo ngoài) là một thiết bị đo lường chính xác được sử dụng để đo kích thước bên ngoài của các đối tượng như đường kính của trục, chiều rộng của chi tiết cơ khí, hoặc độ dày của vật liệu. Panme đo ngoài cung cấp độ chính xác cao, thường đạt mức 1/1000 mm (0.001 mm) hoặc thậm chí chính xác hơn.
Cấu Tạo Cơ Bản của Panme Đo Ngoài
Thân Panme (Body): Phần chính của panme, chứa các cơ chế đo và hỗ trợ tay cầm. Thân panme thường được chế tạo từ vật liệu cứng và bền, như thép hoặc hợp kim.
Cửa Sổ Đọc (Reading Window): Khu vực để người sử dụng có thể nhìn thấy các chỉ số đo. Trên cửa sổ này có thang đo chính và thang đo phụ.
Cặp Đầu Đo (Measuring Faces): Hai đầu đo của panme, một đầu cố định và một đầu di động, được sử dụng để tiếp xúc với bề mặt bên ngoài của vật cần đo.
Vít Xoắn (Screw): Điều chỉnh khoảng cách giữa hai đầu đo bằng cách vặn vít. Đây là cơ chế chính giúp kẹp chặt vật cần đo.
Thang Đo (Graduation): Thang đo bao gồm thang chính và thang phụ, cho phép người dùng đọc giá trị chính xác của kích thước đo.
Kích Thước Thước (Sleeve): Một phần của panme, nơi chứa các thang chia và có thể di chuyển để đo.
Vít Hiệu Chỉnh (If Equipped): Một số panme có vít hiệu chỉnh để căn chỉnh panme nếu cần.
Nguyên Lý Hoạt Động
Panme đo ngoài hoạt động dựa trên nguyên lý của cơ chế vít. Khi vặn tay cầm, vít xoắn di chuyển đầu đo di động đến gần hoặc xa đầu đo cố định. Khoảng cách giữa hai đầu đo chính là kích thước của vật được đo.
Các Loại Panme Đo Ngoài
Panme Đo Ngoài Cơ Bản: Chỉ có chức năng đo cơ bản với thang chia tiêu chuẩn.
Panme Đo Ngoài Kỹ Thuật Số: Trang bị màn hình kỹ thuật số để đọc kết quả nhanh chóng và chính xác hơn.
Panme Đo Ngoài Tinh Vi: Được sử dụng trong các ứng dụng yêu cầu độ chính xác cực cao và có thể bao gồm các tính năng điều chỉnh tinh vi.

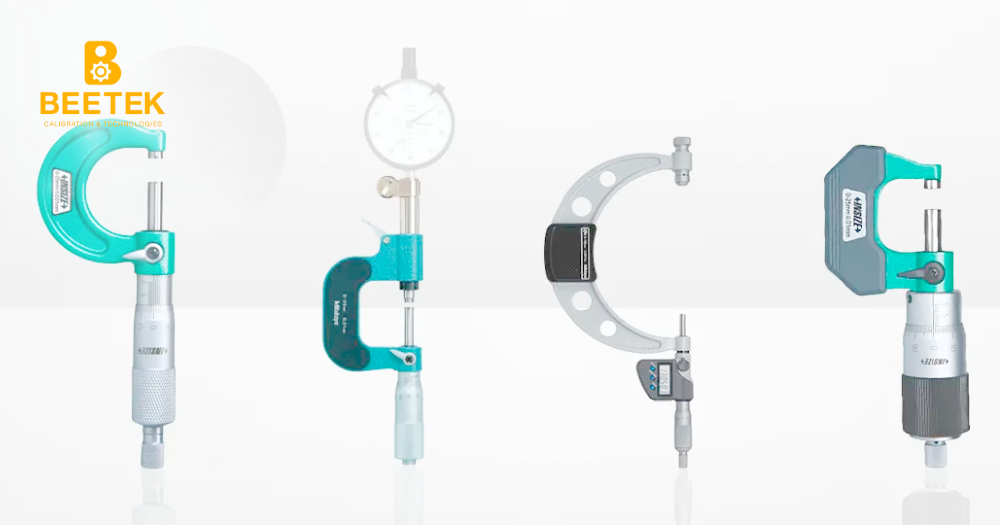

Một số loại Panme đo ngoài cơ bản.
Ứng Dụng
Ngành Cơ Khí: Đo kích thước của các chi tiết cơ khí, trục, và các thành phần khác.
Ngành Sản Xuất: Kiểm tra chất lượng các sản phẩm và chi tiết máy.
Phòng Thí Nghiệm: Sử dụng trong các thí nghiệm và nghiên cứu yêu cầu độ chính xác cao.
Panme đo ngoài là công cụ quan trọng trong nhiều lĩnh vực kỹ thuật và sản xuất, giúp đảm bảo rằng các chi tiết và sản phẩm đạt yêu cầu về kích thước và chất lượng.
Cách Sử Dụng Panme Đo Ngoài
Để sử dụng panme đo ngoài một cách chính xác, bạn cần tuân theo các bước cụ thể. Dưới đây là hướng dẫn chi tiết để sử dụng panme đo ngoài:
- Chuẩn Bị Panme
Kiểm Tra Panme: Đảm bảo panme đã được làm sạch và không có bụi bẩn hoặc vết dầu. Kiểm tra các đầu đo để đảm bảo không bị hư hỏng hoặc bị mòn.
Chọn Đơn Vị Đo: Đảm bảo rằng panme đang ở đúng đơn vị đo lường (mm hoặc inch) mà bạn cần sử dụng.
- Kiểm Tra Đọc Zero
Đặt Panme Ở Vị Trí Không Tải: Mở panme ra sao cho hai đầu đo không tiếp xúc với nhau. Đọc chỉ số trên panme.
Kiểm Tra Và Điều Chỉnh: Nếu chỉ số không về 0, cần điều chỉnh panme về điểm không. Một số panme có nút điều chỉnh hoặc vít để thực hiện việc này.
- Đo Kích Thước
Mở Panme: Vặn tay cầm để mở rộng khoảng cách giữa hai đầu đo.
Đưa Vào Vị Trí Đo: Đặt panme lên vật cần đo sao cho hai đầu đo tiếp xúc với bề mặt ngoài của vật. Đảm bảo panme tiếp xúc đều và không bị nghiêng.
Kẹp Vật: Vặn tay cầm để kẹp chặt hai đầu đo vào vật. Chú ý không vặn quá chặt, chỉ cần đủ để panme tiếp xúc chính xác mà không làm hỏng vật đo.
- Đọc Kết Quả
Đọc Trên Thang Chính: Đọc giá trị trên thang chính (thường là thang lớn hơn).
Đọc Trên Thang Phụ: Nếu panme có thang phụ (thang chia nhỏ hơn), đọc giá trị này để có kết quả chính xác hơn.
Tổng Kết Kết Quả: Cộng giá trị đọc trên thang chính và thang phụ để có kích thước chính xác của vật đo.
- Ghi Kết Quả
Ghi Chép: Ghi lại kết quả đo để sử dụng trong các phân tích hoặc báo cáo tiếp theo. Đảm bảo ghi lại thông tin về điều kiện đo lường (nếu cần thiết).
- Đánh Giá Đo
Kiểm Tra Lại: Nếu cần, thực hiện thêm một hoặc hai phép đo nữa để đảm bảo độ chính xác và nhất quán.
Sửa Lỗi (Nếu Có): Nếu có sự khác biệt lớn giữa các phép đo, kiểm tra lại quy trình và điều chỉnh nếu cần thiết.
- Bảo Quản Panme
Làm Sạch: Sau khi sử dụng, làm sạch panme và bảo quản ở nơi khô ráo, không có bụi bẩn.
Lưu Trữ: Đặt panme trong hộp bảo vệ hoặc bọc để tránh hư hỏng cơ học và tác động môi trường.
- Lưu Ý Quan Trọng
Áp Lực Đo: Đảm bảo áp lực đo vừa đủ để tiếp xúc chính xác mà không làm hỏng vật hoặc panme.
Nhiệt Độ: Sử dụng panme trong khoảng nhiệt độ quy định để tránh sai số do biến dạng nhiệt.
Để sử dụng panme đo ngoài một cách chính xác, bạn cần tuân theo các bước cụ thể.
Hiệu chuẩn Panme
Hiệu chuẩn Panme (micrometer) là một quy trình quan trọng để đảm bảo rằng thiết bị đo lường này hoạt động chính xác và đáng tin cậy. Dưới đây là các bước cơ bản để hiệu chuẩn Panme:
Chuẩn bị Thiết bị:
Đảm bảo rằng Panme và các dụng cụ hiệu chuẩn (như khối chuẩn hoặc cục chuẩn) đã được làm sạch và không có bụi bẩn hoặc vết bẩn.
Kiểm Tra Mức Độ Bỏ:
Kiểm tra mức độ bỏ (clearance) giữa các đầu đo. Đảm bảo rằng không có khoảng cách không đều hoặc sự tiếp xúc không chính xác giữa các bề mặt.
Sử Dụng Khối Chuẩn:
Sử dụng khối chuẩn có kích thước đã được hiệu chuẩn chính xác để kiểm tra Panme. Đặt khối chuẩn vào giữa các đầu đo của Panme và điều chỉnh Panme để đọc được kích thước của khối chuẩn.
Kiểm Tra Đọc:
So sánh giá trị đọc của Panme với giá trị kích thước của khối chuẩn. Nếu có sự sai lệch, bạn cần điều chỉnh Panme hoặc ghi lại sự sai lệch để thực hiện hiệu chỉnh trong tương lai.
Hiệu Chỉnh:
Nếu Panme có tính năng hiệu chỉnh (như nút điều chỉnh hoặc vít hiệu chỉnh), hãy thực hiện điều chỉnh để khắc phục sự sai lệch. Nếu không, bạn cần ghi nhận sai số để đưa vào tài liệu ghi chép hoặc áp dụng các yếu tố điều chỉnh trong các phép đo sau.
Kiểm Tra Lại:
Sau khi điều chỉnh, hãy thực hiện lại các bước kiểm tra để đảm bảo rằng Panme đang đo chính xác và đồng nhất với khối chuẩn.
Ghi Chép và Lưu Trữ:
Ghi chép tất cả các kết quả đo lường và điều chỉnh để có hồ sơ chi tiết về tình trạng và độ chính xác của Panme.
Bảo Dưỡng:
Đảm bảo Panme được bảo trì định kỳ và lưu trữ đúng cách để duy trì độ chính xác và độ bền của thiết bị.
Việc hiệu chuẩn Panme nên được thực hiện thường xuyên, đặc biệt khi panme được sử dụng trong các ứng dụng yêu cầu độ chính xác cao.
